Солерозчинники

Солерастворители (рис.1, 2, 3) призначені для приготування розчину кухонної солі NaCl (або хлористого калію КСl), очищення його від механічних домішок та подачі для регенерації реагенту Nа-катіонітних фільтрів.

Приклад умовного позначення солерозчинника:

С-0,5-0,7 - солерозчинник з номінальним об'ємом 0,5 м ³ та умовним діаметром 0,7 м.

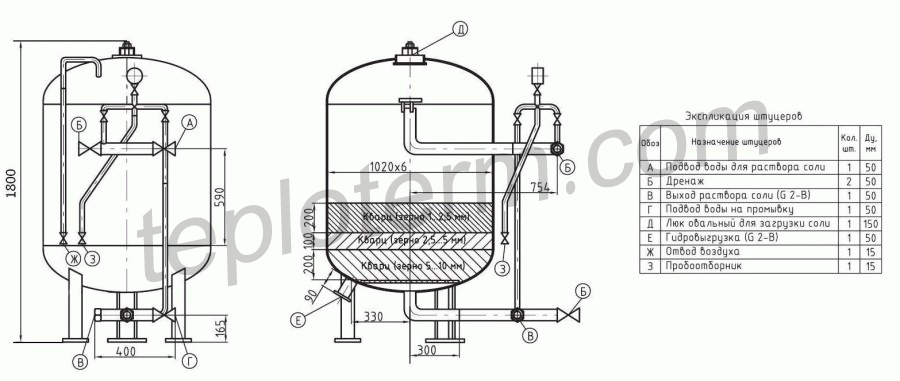

Рис. 1. Солерастворитель С-1,0-1,0.

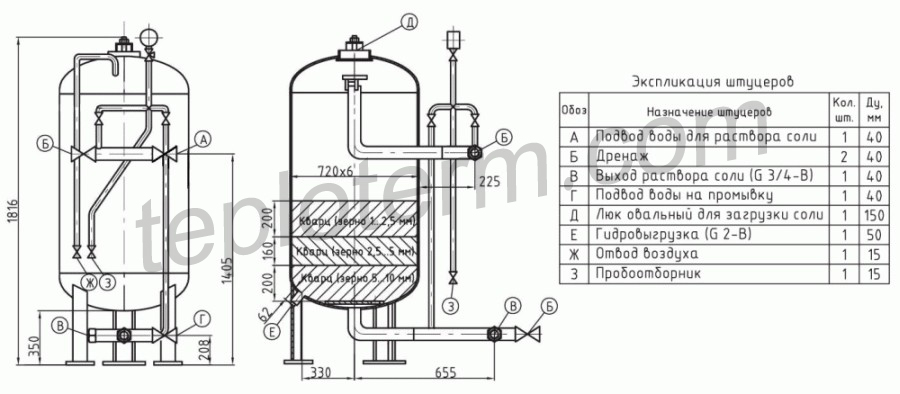

Рис. 2. Солерастворитель З – 0,4 – 0,7.

Рис. 3. Солерастворитель З – 0,2 – 0,5.

Технічна характеристика солерозчинників

Пристрій та принцип роботи солерозчинника

Солерастворитель являє собою вертикальну циліндричну посудину, що складається з наступних основних елементів (див. рис. 4) сталевого циліндричного корпусу 1 з двома приварними еліптичними днищами, дренажної тарілки 2, люка для завантаження 3, труби з відбійником для підведення і відведення води, шту фільтруючого матеріалу. фронту трубопроводів з арматурою у вигляді вентилів - 7, 8, 9, 10, 11, 12, 13, крана 3-х ходового 14, манометра 15.

Рис. 4. Принципова схема солерастворителя.
А – підведення води; Б – дренаж; В – підведення води на промивання; Г – відведення розчину солі; Д – люк для завантаження солі; Е – гідровивантаження; Ж - відведення повітря; К - бак відмивальної води фільтра Na-катіанітного.

Порядок встановлення солерозчинника

Солерастворитель встановлюється у вертикальному положенні опорами на фундамент та закріплюється. Після чого проводиться монтаж фронту трубопроводів та арматури.

З'єднати вентилі, що підводять і відводять, з трубопроводами за проектом і закрити.

Заповнити солерастворитель водою, для чого відкрити вентиль 11 повністю, а потім, відкриваючи плавно вентиль 10, вливати воду до виходу її через вентиль 11.

Закрити вентиль 11 після заповнення солерозчинника.

Відкрити по черзі вентилі 12, 13 і краник 14. спустити повітря, що залишилося.

Закрити вентилі 12, 13 та краник 14 при витіканні з них води, а потім і вентиль 10.

Провести гмдроиспытание, плавно відкриваючи вентиль 10, збільшити тиск до 0,9 МПа (9 кгс/см ² ), дати витримку протягом 10 хвилин.

Підготовка до роботи солерозчинника

Злити воду з солерастворителя, для чого відкрити вентиль 11 потім вентиль 9 до повного витікання води.

Закрити вентилі 11 та 9.

Відкрити кришку 16 люків.

Завантажити в солерозчинник три шари кварцу (антрациту). Нижні шари служать як підстилка, а верхній як фільтр для розчину солі.

Закрити кришку 16 люків і закріпити її.

Здійснити відмивання фільтруючого матеріалу, для чого відкрити вентиль 7, а потім плавно вентиль 8.

Необхідно контролювати якість води, що витікає, періодично відбираючи проби (відкриваючи вентиль 13 (на виході), потім вентиль 12).

Інтенсивність відмивання повинна забезпечувати винесення забруднень, але не матеріалу, що фільтрує.

Відмивання солерастворителя здійснюється після вимивання кожного завантаження солі і продовжується 10 хв.

Після відмивання закрити вентилі 8 та 7.

Порядок роботи солерозчинника

Робота солерозчинника полягає у періодичному здійсненні трьох операцій:

- Завантаження солі;

- подача розчину солі в Na-катіонітний фільтр;

- промивання солерозчинника.

Завантаження:

Перед завантаженням солі солерастворитель необхідно частково звільнити від води, для чого відкрити кришку 16, а потім вентиль 7 і злити воду до верхньої кромки труби 4.

Завантажити в солерозчинник сіль|соль|. Вона має містити солей кальцію і магнію у перерахунку на окис кальцію у кількості понад 0,5% стосовно вмісту солі NaCl (KCl), т.к. в іншому випадку, неминуче зниження продуктивності Nа-катіонітного фільтра через неповну регенерацію фільтруючого завантаження - катіоніту (сульфовугілля).

Після розчинення солі в солерастворітель, її розчин подається в Na-катіонітний фільтр.

Подача розчину солі в Na-катіонітний фільтр:

Для подачі розчину солі необхідно відкрити вентиль 10 у солерастворителя і відповідну арматуру у фільтра, при цьому для випуску повітря із солерастворителя відкрити вентиль 11. Вимивання солі триває 10-15 хвилин.

Промивання солерозчинника:

Промити солерастворитель після вимивання солі, навіщо відкрити вентиль 7, та був плавно вентиль 8.

Необхідно контролювати якість води, що витікає, періодично відбираючи проби (відкриваючи вентиль 13 (на виході), потім вентиль 12).

Інтенсивність відмивання повинна забезпечувати винесення забруднень, але не матеріалу, що фільтрує.

Відмивання солерозчинника триває 10 хв. Після відмивання закрити вентилі 8 та 7.

Заходи безпеки.

Розтин люків дозволяється проводити тільки при повній відсутності тиску в солерастворітель.

Необхідно стежити, щоб перед розкриттям люків та завантаженням фільтруючого матеріалу всі засувки та вентилі були закриті.

Технічне обслуговування солерозчинника

Періодично один-два рази на рік внутрішня поверхня солерозчинника очищається від бруду та корозії, проводиться ревізія дренажного пристрою та арматури, при цьому матеріал, що фільтрує, вивантажується через штуцер гідровивантаження.

Після очищення та ревізії солерозчинник знову завантажується фільтруючим матеріалом відповідно до п. “Підготовка до роботи”.

Ресурс солерозчинника

Повний призначений термін служби солерозчинників – 20 років.

Гарантійний термін експлуатації – 12 місяців з моменту включення фільтра в експлуатацію, але не більше 18 місяців від дня відвантаження на адресу споживача.

Середній ресурс до капітального ремонту – не менше 24000 год.
