ЖАРОТРУБНИЙ ПАРОВИЙ КОТЕЛ СЕРІЇ "FT"



ТОВ "ТВК "ТЕПЛОТЕРМ" пропонує парові котли серії "FT", які належать до типу жаротрубних котлів та призначені для вироблення насиченої пари з абсолютним тиском до 1,3 МПа та паропродуктивністю до 12 тон пари на годину. Дані котли призначені для роботи на природному та зрідженому газі, а також на рідкому паливі.



Жаротрубні котли успішно експлуатуються не тільки на підприємствах легкої промисловості, але й на підприємствах, де необхідний тиск пари більше 1,2 МПа(За запитом). Термін служби парових котлів серії "FT" більше 20 років, а застосування надійних та економічних комплектуючих європейських виробників, якими Компанія "ТЕПЛОТЕРМ" комплектує парові котли серії "FT", дозволили досягти надійної та економної роботи даного обладнання.





Асортимент наших жаротрубних парових котлів поділяється на:



  • на двоходові (паропродуктивність від 0,3 до 3,0 МПа) з топкою з реверсом полум'я.

  • триходові(паропродуктивність від 3,0 до 12,0 МПа) зі звичайною топкою.



Переваги та схема будови жаротрубного котла серії "FT"

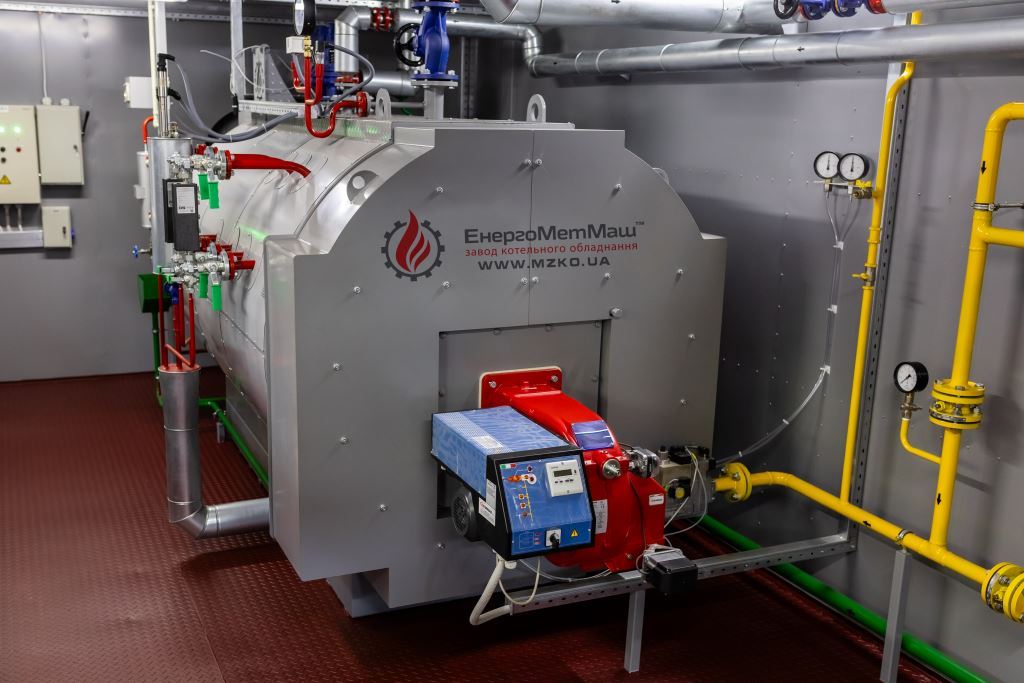

Котел "FT" є генератором насиченої пари середнього тиску з газощільною жаротрубною конструкцією високої енергоефективності. Цей котел запроектований для експлуатації в комплекті з реактивним пальниковим пристроєм Cibital Unigas (Італія), який відомий своєю надійністю, економічністю та стабільною роботою на довгі роки.




  • корпус котла з паровою камерою великого розміру з теплообмінником з великою площею нагріву для високоякісної насиченої пари;
  • дверцята кріпляться на петлях до трубної дошки, вони ізольовані зсередини спеціальним шаром вогнетривкого бетону та шаром мінеральної вати високої щільності на всю нагріту поверхню трубної дошки;
  • втрати тепла в довкілля обмежуються за рахунок теплоізоляції корпусу котла шаром мінеральної вати;
  • водяний контур можна перевірити через лаз у верхній частині котла;
  • всі деталі, що працюють під тиском, зварюються кваліфікованими зварювальниками, що мають відповідні дозвільні документи ;
  • наші високоефективні котли сучасної концепції розроблені відповідно до українських та європейських норм і директив для обладнання, що працює під тиском;
  • котли отримали всі СЕРТИФІКАТИ відповідно до ТЕХНІЧНОГО РЕГЛАМЕНТУ .



Технічні характеристики жаротрубних котлів серії "FT"



Модель котла FT 300 500 800 1000 1250 1500 2000 2500 3000 3500
Паропродуктивність т.п./год 0,3 0,5 0,8 1,0 1,25 1,5 2,0 2,5 3,0 3,5
Тиск пари МПа 1,2 1,2 1,2 1,2 1,2 1,2 1,2 1,2 1,2 1,2
ККД* % 91 91 91 91 91 91 91 91 91 91
Аеродинамічний опір мбар 3,5 4,5 5,0 4,5 4 4 4,6 5,7 6,8 8,5
Маса кг 1600 2200 2500 5800 6450 6450 6950 8950 9600 11000



Модель котла FT 4000 4500 5000 6000 7000 8000 9000 10000 11000 12000
Паропродуктивність т.п./год 4,0 4,5 5,0 6,0 7,0 8,0 9,0 10,0 11,0 12,0
Тиск пари МПа 1,2 1,2 1,2 1,2 1,2 1,2 1,2 1,2 1,2 1,2
ККД* % 91 91 91 91 91 91 91 91 91 91
Аеродинамічний опір мбар 8,1 8,5 8,5 8,1 8,8 9,1 9,7 10,9 10,9 12,4
Маса кг 11500 12000 12500 14500 17000 18000 20800 21300 25800 26100





*Примітка: можливе збільшення ККД до 94-95% за рахунок установки економайзера



Можливе встановлення додаткового обладнання, а саме:

  • економайзер: теплообмінник "водо-димові гази", що збільшує ККД на 3-4%. Його конфігурація та розміщення визначаються на основі вимог Замовника;
  • модульована система живлення з насосом та частотним керуванням для оптимального регулювання рівня води в компонуванні з економайзером;
  • пальниковий пристрій: марка та тип підбираються відповідно до вимог Замовника;
  • другий резервний живильний насос із запірними клапанами;
  • система автоматичного продування (нижньої): злив шламу і розчиненої солі, що облягаються на дні;
  • система автоматичного продувки (верхньої): контроль солевмісткого (TDS), що вимірює рівень розчинених солей у воді;
  • охолоджувач відбору проб котлової води;
  • додатковий датчик мінімального рівня води;
  • система керування котла: на основі ПЛК високої продуктивності та кольорової сенсорної панелі. Інтерфейс використовується для керування роботою котла-пальника-технологічного обладнання;
  • конденсатний бак;
  • система підготовки (очищення) води;
  • атмосферний деаератор;
  • сепаратор продувки;
  • розширювач продувки;
  • паровий колектор.





 КОМПАНІЯ "ТЕПЛОТЕРМ" має можливість запропонувати дані жаротрубні котли серії "FT" як в стаціонарні котельні так і в модульні котельні установки.

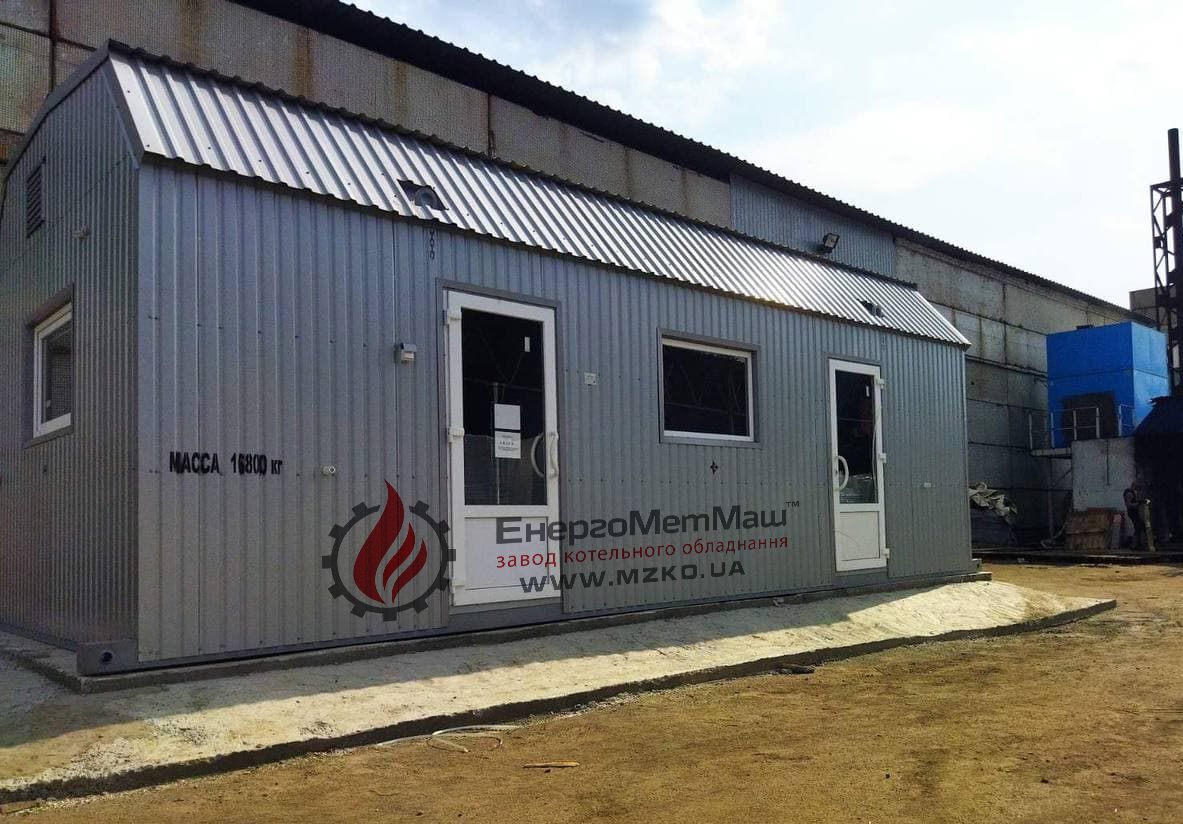

Модульні транспортабельні котельні "МТКУ" пропонуються з урахуванням усіх побажань Замовника з комплектації (кількість котлів, пальники, насосне обладнання, арматура тощо), розміщення обладнання та виходів приєднувальних трубопроводів.



Максимальна потужність котла, який може бути встановлений у модульній котельній складає 3000 кг. пари за годину. Для встановлення кабіни оператора та теплового пункту пропонується двохсекційна "МТКУ".
