Котлы водогрейные РЕТРА-4М с автоматической и ручной загрузкой топлива



     ООО "ТПК "ТЕПЛОТЕРМ" предлагает широкий выбор водогрейных котлов "РЕТРА-4М" работающих на твердом топливе. "РЕТРА-4М" представляют собой котел отопительный мощностью от 25кВт до 1МВт с максимальной температурой воды 95 °С и рабочим давлением до 0,2 МПа, с микропроцессорным регулированием температуры теплоносителя, принудительной регулируемой подачей воздуха и автоматизированной подачей топлива в камеру сгорания (при необходимости переводится на режим ручной загрузки топлива). Такие котлы предназначены для теплоснабжения индивидуальных жилых домов и сооружений коммунально-бытового назначения, оборудованных системами отопления с принудительной (закрытая система отопления под давлением) или естественной (открытая система отопления) циркуляцией теплоносителя.





Принцип работы



Котлы "Ретра-4М" могут работать в двух режимах - в режиме ручной и автоматической загрузки топлива.



     В первом режиме работы котла загрузки топлива (дрова, уголь, брикет и т.п.) происходит через загрузочный люк. Процесс эффективного сгорания топлива в топке осуществляется благодаря интенсивной подаче воздуха по периметру камеры. При этом образуется «воздушный кокон» вокруг топлива. Газ, который не сгорел в топке из-за недостатка воздуха, догорает благодаря подаче вторичного воздуха. Этим обеспечивается высокий коэффициент полезного действия, достигающий 93%.



     Во втором режиме загрузка топлива осуществляется автоматически из бункера винтовым шнеком (приводится в действие мотор-редуктором) к пеллетной горелке. Максимально эффективное сгорание топлива в пеллетной горелке обеспечивается благодаря обдуву воздухом, который осуществляется вентилятором. Работа шнекового транспортера и вентилятора контролируется микропроцессорным терморегулятором.

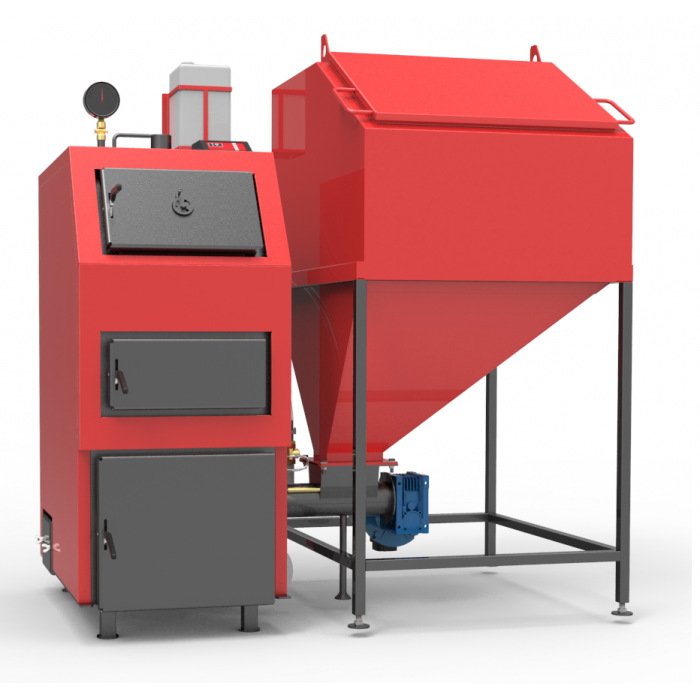

От 25 до 100 кВт

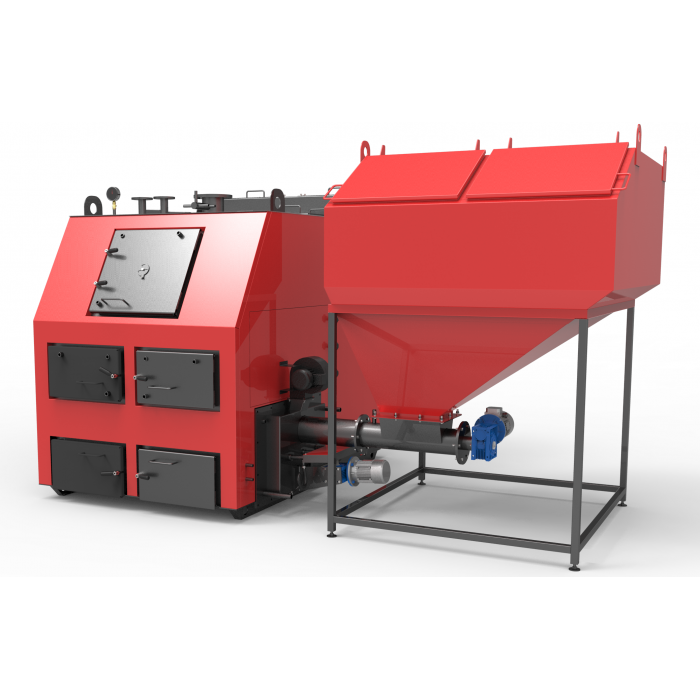

От 200 до 1000 кВт





Преимущества:



  • Две топки: верхняя для сжигания сырья больших размеров, нижняя - для сжигания с помощью пеллетной горелки мелкого топлива;
  • Работа в ручном и автоматическом режиме;
  • Возможность использования различных видов топлива, более доступных потребителю;
  • Увеличенный объем бункера обеспечивает непрерывную работу котла до 3-5 суток;
  • Двойное предотвращения возгорание в шнеке;
  • Экологическая чистота - соблюдение всех санитарных и экологических норм выбросов;
  • Удобство, простота в обслуживании и длительный срок эксплуатации оборудования (15 лет и более);
  • Уникальность оборудования оказывает и современная автоматика с удобным многофункциональным меню;
  • Котлы изготавливаются из котловой стали толщиной 6-8 мм;
  • Рабочая температура дымовых газов 90-110 °С; рабочее давление в системе отопления - до 0,6 МПа (по заказу);
  • Наличие системы бездымного горения при использовании всех видов твердого топлива и горючих отходов.



Строение котла "РЕТРА-4М"

от 25 до 100 кВт



1. колосниковая решетка;
2. камера сгорания (топка);
3. водная рубашка;
4. блок управления (микропроцессор);
5. патрубок подачи;
6. манометр;
7. кран под манометр;
8. люк верхний для чистки дымовых каналов;
9. дымоход;
10. поворотный шибер дымохода;
11. прямая перегородка;
12. теплоизоляция;
13. люк боковой для удаления сажи и пепла;
14. камера для накопления золы (зольник);
15. пеллетная горелка;
16. патрубок сливной с шаровым краном;
           17. шнековый транспортер горелки;
18. вентилятор;
19. клапан предохранительный;
20. патрубок обратки;
21. люк для удаления пепла;
22. люк шуровочный;
23. люк загрузочные;
24. кожух декоративный;
25. бункер;
26. люк бункера для загрузки топлива;
27. медная гильза для установки термодатчика;
28. бак для воды (система пожаротушения);
29. кронштейн для крепления бака;
30. термостатический клапан BVTS;
31. мотор-редуктор.

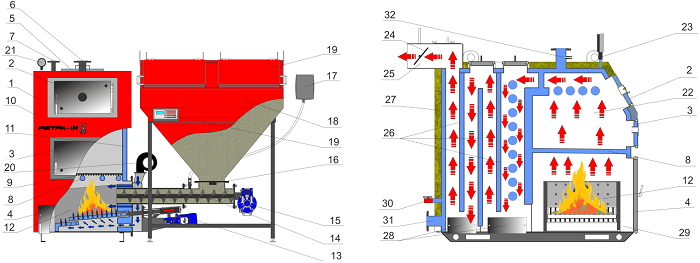

от 200 до 1000 кВт





1. котел «Ретра-4М» з НГС;

2. люк загрузочный;

3. люк шуровочный;

4. люк для удаления пепла;

5. люк верхний для чистки дымовых каналов;

6. патрубок подачи;

7. патрубок под предохранительный клапан;

8. трубы колосниковые;

9. настил из чугунных решеток;

10. кожух декоративный;

11. водная рубашка;

12. НГС (насадка горелка самоочистная);

13. мотор редуктор подвижного поддона НГС;

14. шнековый транспортер горелки;

15. мотор редуктор шнековой подачи;

16. шибер горловины бункера;



17. бак для воды (система пожаротушения шнековой подачи);

18. бункер;

19. бункерлюк бункера для загрузки топлива;

20. вентилятор;
21. манометр;
22. камера сгорания (топка);
23. кран под манометр;
24. дымоход;
25. поворотный шибер дымохода;
26. прямая перегородка;
27. теплоизоляция;
28. люк боковой для удаления сажи и пепла;
29. камера для накопления золы (зольник);
30. патрубок сливной с шаровым краном;
31. патрубок обратки;
32. медная гильза для установки термодатчика.





Технические характеристики

Параметр Единица измерения Значение
Номинальная мощность кВт 25 32 40 50 65 80 100 150 200 250 300

Площадь обогрева помещения

(при высоте до 3,5 м)

м2 250 320 400 500 650 800 1000 1500 2000 2500 3000

Площадь теплообменника

(конвективной части)

м2 2,29 2,91 3,84 4,73 5,87 7,56 10,77 15,40 17,52 20,34 27,20
Общие габаритные размеры:
Длина
Ширина
Высота
мм 1230
1650
1680
1330
1690
1680
1430
1730
1680
1550
1730
1680
1700
1700
1680
1770
2360
1715
1800
2440
1820
1950
2560
1950
2200
2800
1940
2440
3000
2130
2680
3045
2135
Размеры котла без бункера:
Длина
Ширина
Высота
мм 1230
625
1425
1330
665
1425
1430
665
1490
1550
740
1580
1700
810
1650
1770
930
1650
1800
950
1820
1950
1065
1900
2200
1090
1900
2440
1300
2130
2680
1345
2135
Объем верхней топочной камеры м3 0,078  0,110  0,136  0,165  0,200  0,270  0,320  0,460  0,490  0,620  0,890
Площадь колосниковой решетки м2 0,200  0,264  0,286  0,345  0,430  0,520  0,620  0,720  0,750  0,965  1,055
Объем водяной рубашки литр 95  104  128  175  204  242  301  352  565  747  842
Температура воды:
на выходе из котла, не более
на входе в котел, не менее
°С 95
55
95
55
95
55
95
55
95
55
95
55
95
55
90
55
90
55
90
55
90
55

Температура уходящих газов

при стабильном режиме

°С 95





Система управления твердотопливным котлом "Ретра-4М"



     Конструкция котла предусматривает его эксплуатацию вместе с электронным пультом управления, вентилятором наддува и приводом шнека. Система регулирования основана на электронном регуляторе, который предназначен для обеспечения заданной температуры теплоносителя на выходе твердотопливного котла, которая измеряется с помощью цифрового датчика температуры. Принцип работы прибора заключается в подаче топлива, управлении процессом горения топлива и циркуляцией теплоносителя путем регулировки оборотов вентиляторов, нагнетающих воздух, и подачей питания на привод шнека и циркуляционный насос.



Принцип работы автоматики



     Во время и после загрузки с помощью автоматики необходимой порции топлива в горелку вентилятор заданное время интенсивно нагнетает воздух для достижения стабильной температуры горения. Этот цикл повторяется пока температура воды в котле не поднимется до заданных на терморегуляторе базовых значений. После этого автоматика переходит в режим поддержания горения. При падении температуры до заданного минимального уровня (рекомендуется: 45-55 °С) снова происходит автоматическая загрузка топлива из бункера и включение вентилятора - цикл работы котла повторяется снова. В случае достижения температуры значения заданного максимального уровня (рекомендуется: 85-90 °С) автоматика отключает подачу топлива с вентилятором и переходит в состояние поддержки.
